【產品簡介】：一款節能達50-60%，浮選回收率提高1-5%的大型浮選設備。
【處理能力】：39～780t/d
【應用范圍】：全截面氣升式微泡浮選機一般粗、掃、精選作業各選一臺即可。

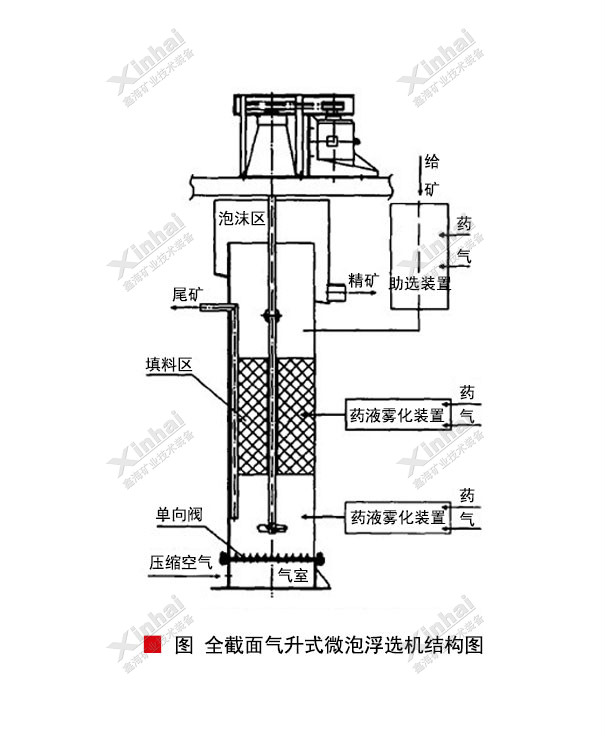

【產品改進】：微泡浮選機是利用帶有一定壓力的氣升空氣對礦漿進行攪拌，浮選機本身的攪拌動力小，節能顯著；安裝了礦、藥、氣的高速混合裝置和霧化裝置。
為了使全截面微泡浮選機制造方便和更換備件方便，該浮選機平面截面尺寸為600×600mm的倍數，即平面截面尺寸為長×寬=N個600×600mm。經過比較，浮選機充氣用風機選用雙級高壓羅茨風機比較合適，考慮到風機的合理選型，粗選槽高度一般定為7m，掃選和精選槽一般比粗選槽低1m，這樣就可根據所需的浮選槽容積來計算出各作業浮選機截面的規格尺寸。掃選和精選槽一般比粗選槽低1m，是為了礦漿自流，掃選的精礦產品和精選的尾礦均可自流到攪拌槽中，由泵連同原礦一起打入粗選槽中，形成閉路循環。全截面氣升式微泡浮選機先后在煙臺宜陶礦業有限公司中經過了小型機（0.064m3）優化條件試驗，中型機（16m3）半工業驗證試驗和大型機（40m3）生產實踐驗證，通過各種試驗和實踐來看，均達到了預期效果。
| 序號 | 規格型號 | 處理能力(t/d) | 直徑 | 高 | 容積(m3) | 所需風量（m3/min) | 所需風壓(Kpa) | 重量(噸) |
|---|---|---|---|---|---|---|---|---|
| 1 | XQFφ1000×7000 | 45 | 1.0 | 7.0 | 4.87 | 0.94 | 120.90 | 3.5 |
| 2 | XQFφ1000×6400 | 40 | 1.0 | 6.4 | 4.40 | 0.94 | 109.20 | 3.1 |
| 3 | XQFφ1000×5800 | 39 | 1.0 | 5.8 | 3.93 | 0.94 | 97.50 | 2.9 |
| 4 | XQFφ1500×7000 | 100 | 1.5 | 7.0 | 10.96 | 2.12 | 120.90 | 5.4 |
| 5 | XQFφ1500×6400 | 98 | 1.5 | 6.4 | 9.90 | 2.12 | 109.20 | 4.9 |
| 6 | XQFφ1500×5800 | 86 | 1.5 | 5.8 | 8.84 | 2.12 | 97.50 | 4.5 |
| 7 | XQFφ2000×7000 | 190 | 2.0 | 7.0 | 19.48 | 3.77 | 120.90 | 7.5 |
| 8 | XQFφ2000×6400 | 170 | 2.0 | 6.4 | 17.59 | 3.77 | 109.20 | 6.8 |
| 9 | XQFφ2000×5800 | 150 | 2.0 | 5.8 | 15.71 | 3.77 | 97.50 | 6.2 |
| 10 | XQFφ2500×7000 | 300 | 2.5 | 7.0 | 30.43 | 5.89 | 120.90 | 9.7 |
| 11 | XQFφ2500×6400 | 270 | 2.5 | 6.4 | 27.49 | 5.89 | 109.20 | 8.8 |
| 12 | XQFφ2500×5800 | 240 | 2.5 | 5.8 | 24.54 | 5.89 | 97.50 | 8 |
| 13 | XQFφ3000×7000 | 420 | 3.0 | 7.0 | 43.83 | 8.48 | 120.90 | 12 |
| 14 | XQFφ3000×6400 | 370 | 3.0 | 6.4 | 39.58 | 8.48 | 109.20 | 10.9 |
| 15 | XQFφ3000×5800 | 350 | 3.0 | 5.8 | 35.34 | 8.48 | 97.50 | 9.9 |
| 16 | XQFφ3500×7000 | 580 | 3.5 | 7.0 | 59.65 | 11.55 | 120.90 | 14.50 |
| 17 | XQFφ3500×6400 | 520 | 3.5 | 6.4 | 53.88 | 11.55 | 109.20 | 13.20 |
| 18 | XQFφ3500×5800 | 480 | 3.5 | 5.8 | 48.11 | 11.55 | 97.50 | 12.00 |
| 19 | XQFφ4000×7000 | 780 | 4.0 | 7.0 | 77.91 | 15.08 | 120.90 | 16.00 |
| 20 | XQFφ4000×6400 | 700 | 4.0 | 6.4 | 70.37 | 15.08 | 109.20 | 15.20 |
| 21 | XQFφ4000×5800 | 620 | 4.0 | 5.8 | 62.83 | 15.08 | 97.50 | 14.40 |
鑫海礦裝為煙臺宜陶公司現場原采用XCF-16和KYF-16聯合機組，攪拌槽、浮選機及羅茨風機合計功率為745kw。由于全截面氣升式浮選機本身無動力，僅需要風機、攪拌槽和泵，其功率為208.5kw，節省功率72%，節能效果非常顯著。浮選回收率提高了5%。
